銘將機械

　　減水劑對石膏硬化體的力學性能的影響

　　減水劑的加入降低了標準稠度需水量，從而在石膏結晶后因水份蒸發形成的孔隙率減少致使密度增加，從而強度提高。另一方面，減水劑改善了石膏晶體的結晶性狀，在保持流動度相同的情況下，加入減水劑后石膏硬化體晶體結構中針狀晶體減少，且有大量結構較完整的柱板狀致密晶體及無定形膠凝狀物質生成，晶體長徑比減小，晶體間結點增多且接觸點發育良好，相互的搭接更為緊密，形成較完整的結晶網絡系統，從而改善石膏硬化體的力學性能，使其強度得以提高。

　　摻加方法對建筑石膏漿體的影響

　　考察了三種常見摻法對減水劑作用效果的影響

　　先摻：減水劑先以粉劑形式與石膏混合均勻，再加水攪拌

　　同摻：減水劑先加入水中溶解，再加入石膏攪拌

　　后摻：石膏加水30s后再加入減水劑。

　　三種摻法中，先摻法對建筑石膏的分散效果和增強作用一般均優于同摻法和后摻法。

　　減水劑的不同摻法的作用機制并不相同，主要表現為：先摻法主要是吸附分散作用，即減水劑有機陰離子首先被建筑石膏顆粒吸附，形成穩定的具有一定電位的膠粒，從而阻止和減少絮狀體結構的形成，拌和物的流動性提高；后摻法主要是吸附-膠溶-分散作用，即摻減水劑之前絮狀結構已經形成，減水劑被吸附后不斷破壞這些凝聚結構，釋放自由水，從而提高流動性；同摻法中，減水劑先溶于水，在水中形成穩定的膠束團，加入建筑石膏后，一方面與水爭奪減水劑，另一方面與水形成凝聚結構。綜上所述，正是由于這三種摻法的分散過程不同，建筑石膏對減水劑的吸附量不同，從而作用效果不同。

　　對建筑石膏流動性的影響

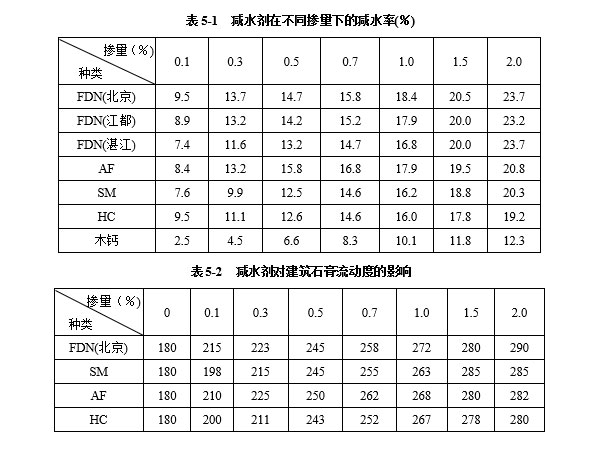

　　測定了常用減水劑在不同摻量下建筑石膏在同一流動度(180±5mm)下水膏比，計算出減水劑的減水率，以考察減水劑對建筑石膏的分散效果，結果見表5-1。幾種典型減水劑(在相同水膏比下)對建筑石膏流動度的影響見表5-2。

　　上述減水劑對建筑石膏均有不同程度的減水分散作用，其中萘磺酸系列(FDN)、蒽系(AF)、磺化三聚氰胺系(SM)、多羧酸系列(HC-200K)在石膏體系中減水效果較為明顯。并且在摻量較小時，其減水率提高較快，當摻量達到1.0％后，減水率增長幅度明顯變緩。同種類型的減水劑，由于其原料和生產工藝的不同，對石膏的減水效果也不盡相同。在相同摻量(1.0％)情況下，三種FDN的減水率：FDN(北京18.4％)>FDN(江都17.9％)>FDN(湛江16.8％)。

　　由表2可知，水膏比相同時，摻高效減水劑可大幅度增加流動度，并且流動度隨摻量的增加而增加，當摻量＜1.0％時，流動度增長速率較快，而后漸趨平緩。減水劑存在一個飽和摻量，超過飽和點后，再增加減水劑摻量，減水效果不再提高。
