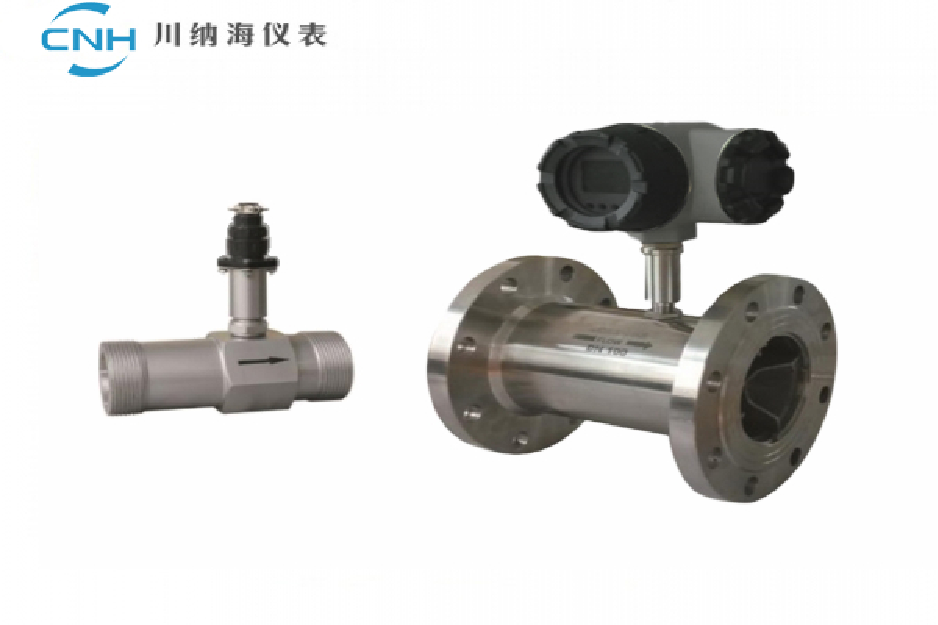

CNH-TF系列標準型液體渦輪流量計
型號:CNH-TF
儀表口徑及連接方式: 法蘭連接型DN15-DN200
螺紋連接型DN4-DN50
夾裝連接型DN4-DN200
儀表材質:304不銹鋼、316(L)不銹鋼等
螺紋規格:常規規格英制管螺紋(外螺紋)
其他規格內螺紋、球面螺紋、NPT螺紋等
量程比:10:1~20:1
輸出信號:傳感器:脈沖頻率信號,低電平≤0.8V 高電平≥8V
變送器:兩線制4~20mADC電流信號
供電電源:傳感器:+12VDC、+24VDC 變送器:+24VDC/220V
現場顯示器:儀表自帶3.6V鋰電池
信號傳輸線:STVPV3×0.3(三線制),2×0.3(二線制)
傳輸距離:≤1000m
信號線接口:基本型:豪斯曼接頭,防爆型:內螺紋M20×1.5
防爆等級:基本型:非防爆產品,防爆型:ExdIIBT6
產品簡介
CNH-TF系列標準型液體渦輪流量計 渦輪流量計由渦輪和裝于外部的檢脈沖器構成,液體流進渦輪,引起轉子旋轉,特定的內徑使轉子轉速直接與流量成比例。檢脈沖器將探測到的轉子葉片轉動轉化成與流量成比例的脈沖信號。它具有精度高、重復性好、結構簡單、耐高壓、測量范圍寬、體積小、重量輕、壓力損失小、壽命長、操作簡單、維修方便等優點,用于封閉管道中測量低粘度、無強腐蝕性、清潔液體的體積流量和累積量。
產品應用
CNH-TF系列標準型液體渦輪流量計 用于測量封閉管道內無雜質、無腐蝕的液體/氣體的流量。廣泛應用與電力、冶金、石油、化工、電站、水處理、醫藥、食品加工、科研及其它工業場合的應用。
型號:CNH-TF
儀表口徑及連接方式: 法蘭連接型DN15-DN200
螺紋連接型DN4-DN50
夾裝連接型DN4-DN200
儀表材質:304不銹鋼、316(L)不銹鋼等
螺紋規格:常規規格英制管螺紋(外螺紋)
其他規格內螺紋、球面螺紋、NPT螺紋等
量程比:10:1~20:1
輸出信號:傳感器:脈沖頻率信號,低電平≤0.8V 高電平≥8V
變送器:兩線制4~20mADC電流信號
供電電源:傳感器:+12VDC、+24VDC 變送器:+24VDC/220V
現場顯示器:儀表自帶3.6V鋰電池
信號傳輸線:STVPV3×0.3(三線制),2×0.3(二線制)
傳輸距離:≤1000m
信號線接口:基本型:豪斯曼接頭,防爆型:內螺紋M20×1.5
防爆等級:基本型:非防爆產品,防爆型:ExdIIBT6
